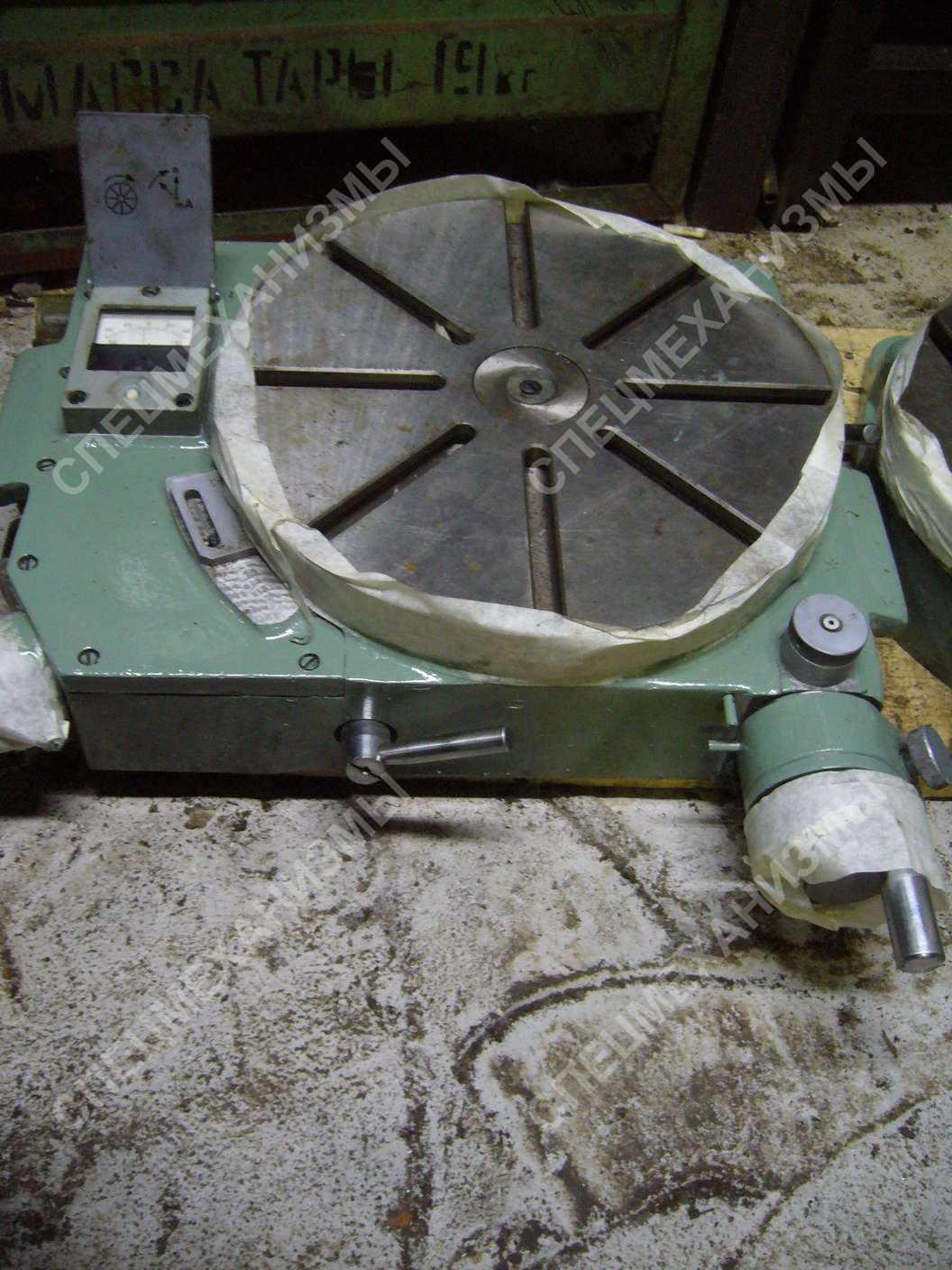

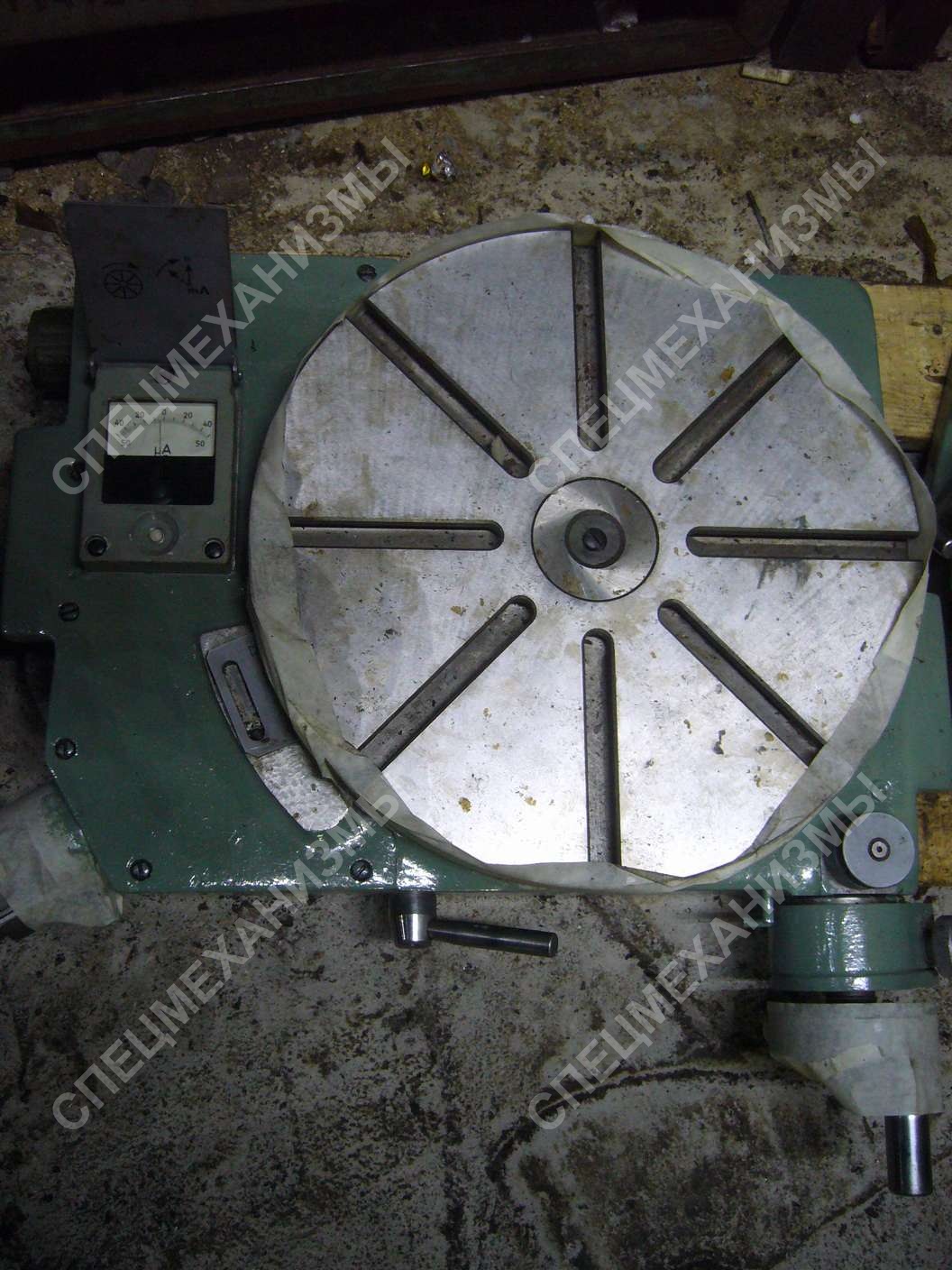

Стол поворотный круглый координатный 7400-0224 механический с нониусной шкалой, диаметр 320 мм
Стоимость: Уточняйте
Стол поворотный делительный с индуктивной системой отсчета 7400-0224 применяется в качестве установочного приспособления к координатно-расточным станкам. С помощью этого стола выполняются следующие работы: расточка отверстий, размеры между которыми заданы в полярной системе координат, а также расточка наклонных и взаимно перпендикулярных отверстий; сверление, чистовое фрезерование, разметка и измерение.
Технические характеристики:

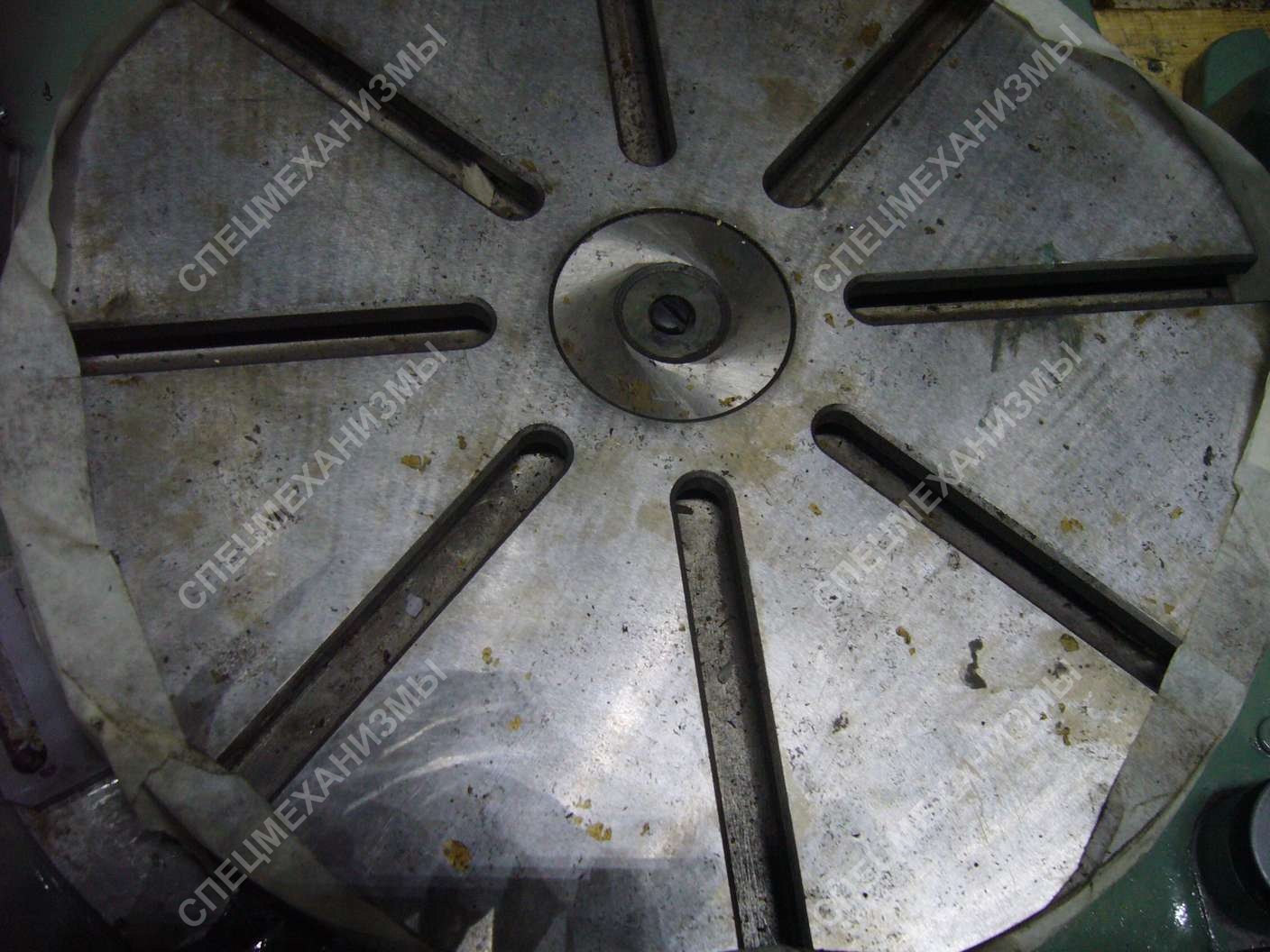

- Диаметр планшайбы стола, мм - 320;
- Число Т-образных (радиальных) пазов - 8;
- Ширина Т-образных пазов, мм - 12H12;
- Внутренний конус в центре планшайбы - конус Морзе 3 АТ4;
- Наибольший угол поворота планшайбы, град - 360;
- Наибольший диаметр сверления на столе, мм - 12;
- Наибольшая масса обрабатываемой детали, кг - 40;

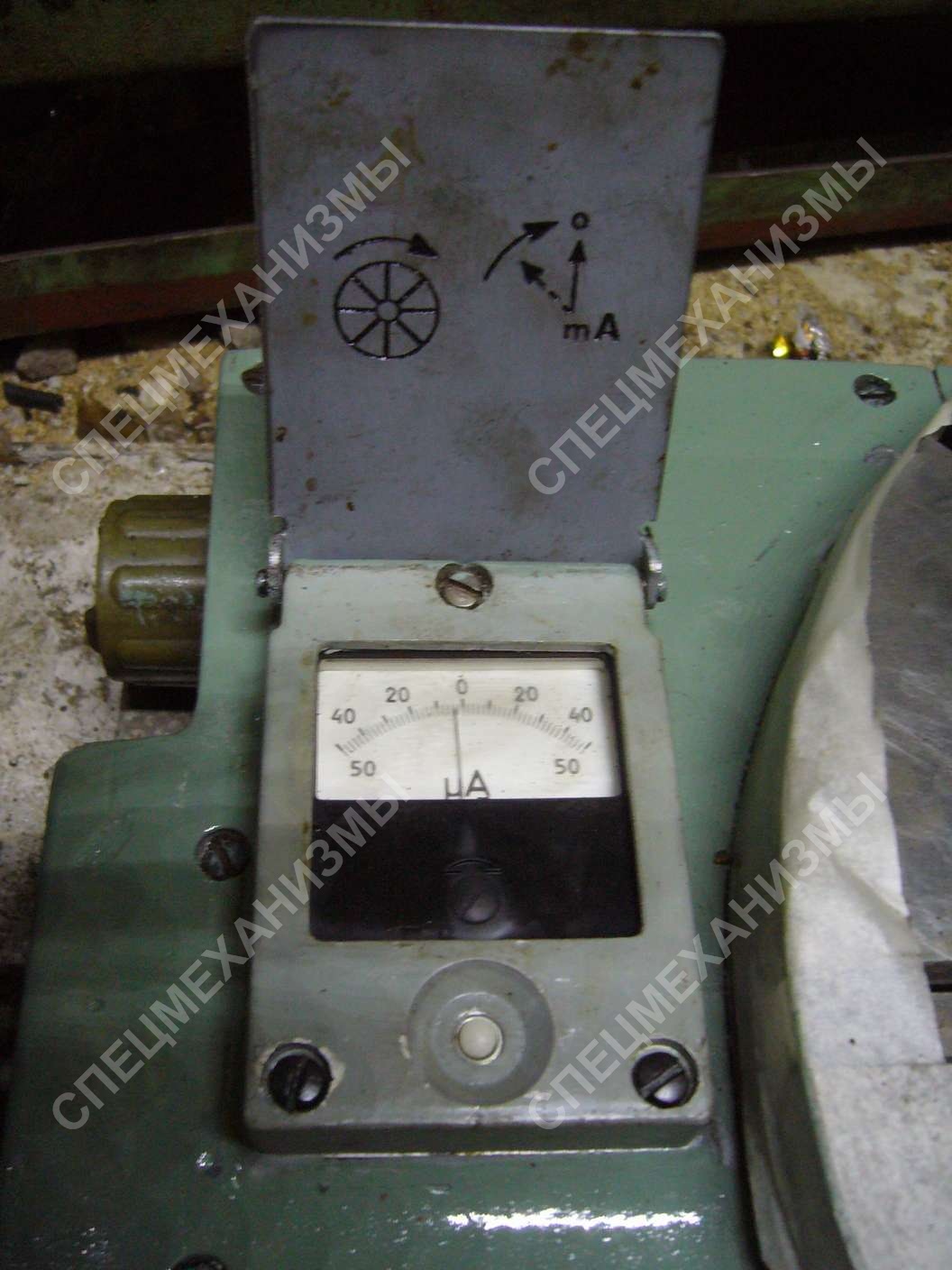

- Измерительная система стола - индуктивная;
- Цена деления отсчета углов поворота планшайбы: на планшайбе - 1 град;
- Точность углов поворотов планшайбы - 13 сек;
- Вид привода поворота планшайбы - ручной;
- Длина стола, мм - 540;
- Ширина стола, мм - 470;
- Высота стола, мм - 120;
- Масса стола, кг - 75.
- Блок питания - 7400-0222/20
- Род тока питающей сети - трехфазный переменный
- Частота тока, Гц - 50
- Напряжение сети, В - 127, 220
- Потребляемая мощность блока питания стола, Вт - 120
- Потребляемая мощность датчиков стола, Вт - 24
на минутном лимбе - 3 мин;
на секундном лимбе - 1 сек;
Электрооборудование:
