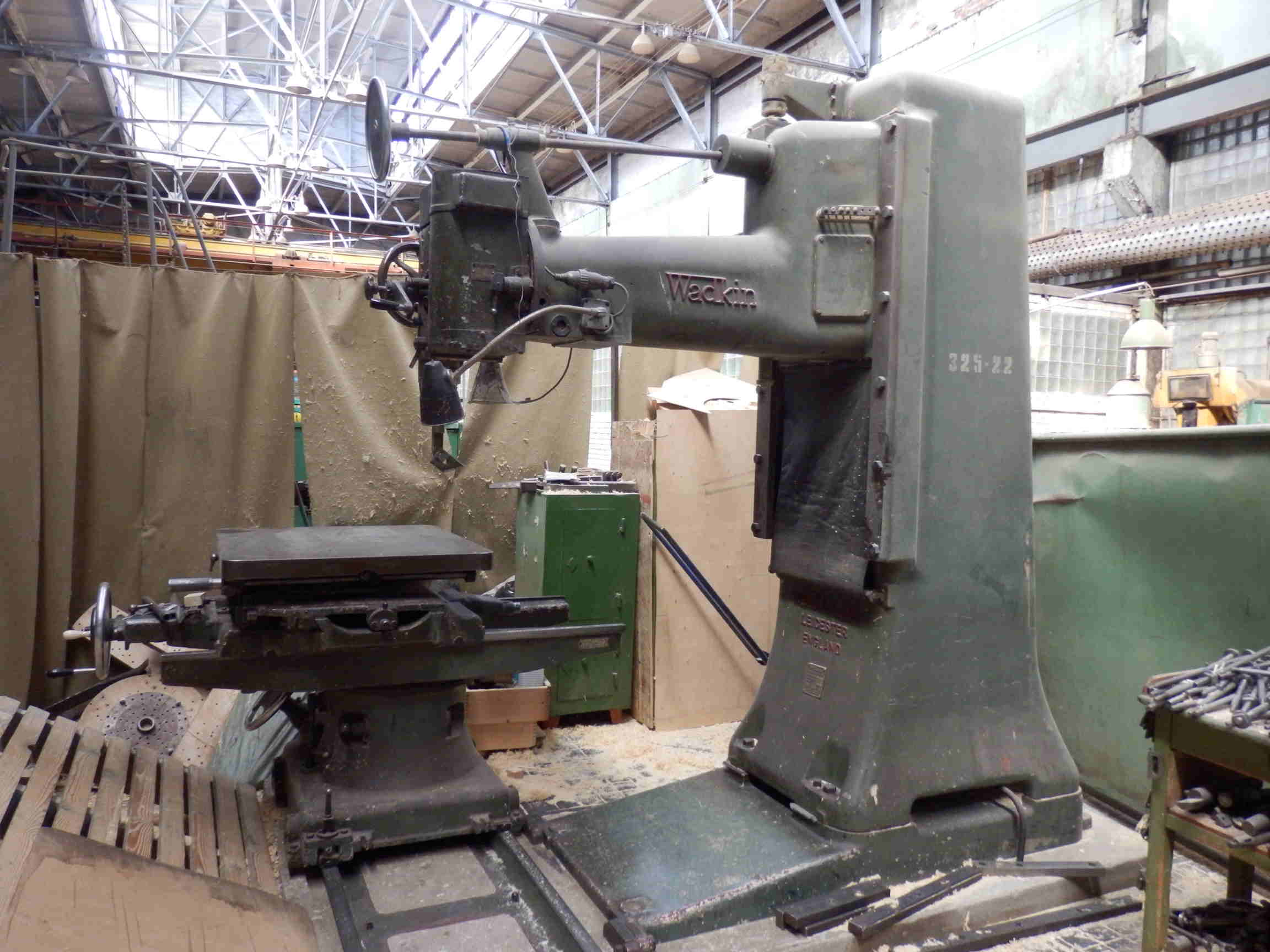

Многокоординатный фрезерный станок Wadkin Pattern Miller (Pattern Milling Machines) серии W.X.

< >

< >

< >

< >

< >

< >

< >

Стоимость: Уточняйте

Специализированный деревообрабатывающий многокоординатный фрезерный станок для производства шаблонов (моделей) в т.ч. для чугунного и стального литья производства завода Wadkin (Великобритания). Данный станок хорошо известен во всех ведущих странах мира и несмотря на широкое внедрение 3D принтеров, незаменим во всех уважающих себя студиях (организациях) занимающихся моделированием.

Описание узлов и компонентов станка.

Горизонтальный рукав

Горизонтальный рукав, несущий поворотную шпиндельную голову смонтирован на вертикальных направляющих колонны и может быть поднят и опущен с помощью силовой или ручной подачи. Вертикальное (электромеханическое) перемещение рукава осуществляется с помощью червячного колеса. Ручное перемещение осуществляется с помощью маховичка, расположенного непосредственно над поворотной шпиндельной головой.

Поворотная шпиндельная голова

Поворотная шпиндельная голова крепится на горизонтальном рукаве и имеет возможность поворота в горизонтальной плоскости на угол 50 ° в обе стороны и в вертикальной плоскости на угол 20 ° в обе стороны. Основные углы размечены и фиксируются с помощью пружинного плунжера. Промежуточные углы фиксируются с помощью стопорной рукоятки. Поворотное движение осуществляется червячным механизмом.

Шпиндель

Шпиндельная голова установлена в шарикоподшипниках большого диаметра размещенных в рукаве. В конструкции шпинельной головы предусмотрена пиноль, имеющая точную подачу. Подача пиноли снабжена пружинным плунжером, обеспечивающим глубину подачи и регулировку предела остановки пиноли. Шпиндель установлен на шарикоподшипниках. Передний подшипник шпинделя двухрядный, рассчитан как на радиальные, так и на режущие нагрузки. Шпиндель уравновешен в любом состоянии, рабочий конец шпинделя термообработан, обеспечивает легкое скользящее движение с защитой от износа. Конус шпинделя (конус Морзе № 5) оснащен установочным винтом для крепления оправок.

Привод шпинделя и управление

Привод к режущему шпинделю находится на короткой оси (без натяжения ремня) и имеет шесть скоростей: 4200, 3000, 2100, 1700, 1500 и 850 оборотов в минуту. Две скорости 3000 и 1500 – включаются напрямую от электродвигателя, остальные четыре скорости с помощью изменения частоты. Переключение скоростей осуществляется непосредственно в режиме работы. Кроме того предусмотрен реверс и экстренная остановка с блокировкой. Селектор изменения скорости шпинделя расположен непосредственно над шпинделем.

Рабочий стол

Рабочий стол имеет три направления перемещения: основное, поперечное и вращательное, управляемые с помощью маховичков. Основное перемещение осуществляется перемещением корпуса стола с помощью антифрикционных роликов вдоль колонны по рамным рельсам, удобно расположенный рычаг при желании блокирует корпус стола. Поперечное перемещение осуществляется перемещением верхней части стола по направляющим корпуса стола. Стол также имеет вращательное движение для производства всех видов циркулярных и радиусных работ. Ручной рычаг с пружинным плунжером обеспечивает все основные углы, промежуточные углы фиксируются с помощью стопорной рукоятки.
